ELS (Electronic Lead Screw) - progetto con ARDUINO

[McMax]

Io parecchia roba l'ho trovata di recupero quindi la spesa è stata molto contenuta.
20€ per arduino e, se non ricordo male, circa 50€ per il driver del motore stepper. Il motore e l'encoder li ho recuperati tramite un amico.

Lasciami però dire che quello che vuoi fare tu un po' più complesso.... tu vuoi "CNCzzare" il tornio completamente, io mi sono limitato ad automatizzare avanzamenti e filettatura.

Per filettare sul mandrino non basta un "contagiri" come lo chiami tu ma serve un encoder. Devi verificare che il controller che scegli abbia l'ingresso per l'encoder in quadratura.... altrimenti non ci filetti.

[smandrone]

Si le caratteristiche della scheda che ho trovato hanno questi dati:

Tutti dati di pin di connessione e poi c'è scritto quell'optical coupler che non so se c'entra qualcosa. La scheda sembra una cinesata standard da pochi soldi costruita per i kit.

Qui il link dei 3 motori che comprerei:

http://www.ebay.it/itm/3Axis-Nema34-Ste ... wb1jZRgbDw

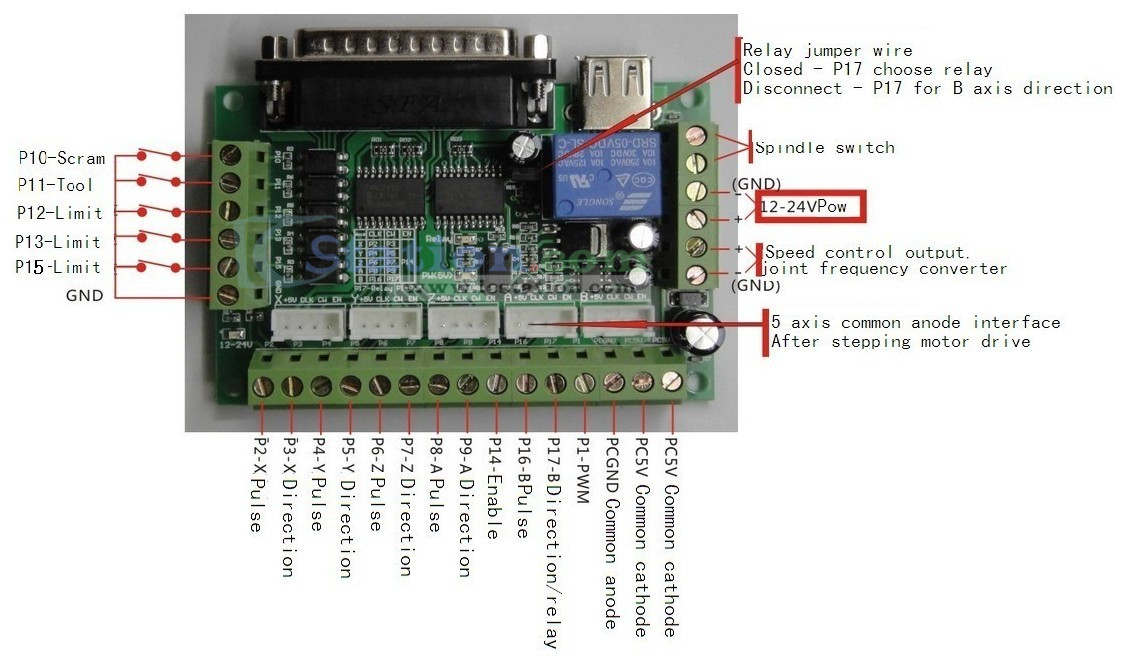

La scheda la chiamano breakout board e ha questi dati sull'inserzione
4. Breakout Board:

Built in DB25 male connector.
DB25 Output Pin:P1,P2,P3,P4,P5,P6,P7,P8,P9,P14,P16,P17.
DB25 Input Pin: P10,P11,P12,P13,P15.
DB25 GND Pin: P18-P25.
Power supply: +5V DC.
Built in C-class Optical-coupler.
High quality with Surface-mount Tech.


A parte ho trovato questa che è sempre una cinesata ma sembra meno vecchia rispetto a quella che mi danno col kit, c'è un sondino a parte anche da comprare che sembra uno switch penso:
http://www.ebay.it/itm/CNC-MACH3-Route ... py5UNos3lg
http://www.icstation.com/images/ICS/des ... 849/1.jpeg

Su questo video sto tipo usa un sensore ottico tachimetro che legge la velocità e poi col mach3 l'avanzamento aumenta o diminuisce di pari passo. Solo che non spiega il che tipo di scheda e dove andrebbe collegato.

https://www.youtube.com/watch?v=D6FzmJ5vpgs

[McMax]

Ho dato un occhio alla scheda: TERIBBILEEEEEEEEEEEEEE
Io una roba così non perderei nemmeno tempo a provarla, al di la del costo che, considerando la spedizione inclusa, è veramente ridicolo.

Comunque sia con quella roba non ci filetti. Per filettare hai bisogno di un controller che abbia l'ingresso encoder. L'index sul mandrino non basta, o meglio, alcuni lo fanno anche bastare ma per filettare in modo serio serve parecchia più risoluzione che un impulso a giro.
Quanto dico vale anche per il video che hai postato. Ci puoi fare gli avanzamenti, certo (ed in effetti il tipo quello ci fa).... ma la filettatura è un'altra cosa.

[smandrone]

Per fare ricerca di schede con encoder hai qualche consiglio, o sapresti quale consigliarmi che magari già conosci?
Ho pescato con la ricerca questa qui dove c'è scritto che ha l'encoder per il mandrino. Ma ti chiedo poichè non sono sicuro.
Grazie

http://www.ebay.it/itm/DIY-Engraving-M ... SwBvNTmq~h
"""
3, all of the input signal all the optical coupling isolation, of which P11, P12 port for high-speed optical coupling can be used to pick the spindle encoder, or handwheel A equivalent, strictly signal."""

[McMax]

https://planet-cnc.com/hardware/#products-hardware
MK3/4 supporta encoder e index.

Alcuni usano controllori MACH3 compatibili con il solo impulso di index per filettare.... io non mi fiderei, per filettare serve l'encoder.

Quella che hai postato l'encoder non lo vede nemmeno dipinto

[eugeniopazzo]

Eccomi qua.......... volevo annunciarvi che ho appena ordinato tutto il materiale che arriverà a scaglioni dalla cina fino a quasi novembre inoltrato

materiale per costruire ELS che andrà su myford7!!! ecco il mio regalo di compleano

in realtà mancano varie pulegge e cinghie per collegare motore ed encode alla linea mandrino.. ma quelle arriveranno

[Davide Resca]

Bravo Eugenio!
Fai un bel lavoro, che poi lo copio
... mi sa che con tutti i lavori che devo fare , molti me li porto nella tomba ...
tu usi mach3 ?

[eugeniopazzo]

assolutamente no mach3.

mi affido al software scritto dal buon McMax. così uso la scheda arduino e non devo avere un pc collegato al tornio!

[yrag]

SEMPLIFICATORE

[gigathegiant]

Max, a quando l'EGH (electronic gear hobber)?

https://www.youtube.com/watch?v=fMY8zUs3bZI

Quello è un progetto che riprodurrei volentieri.
Immagino il tuo software sia adattabile e forse addirittura semplificabile allo scopo.
O sbaglio?

[Davide Resca]

scusa Eugenio , mi sono perso mezzo discorso per strada ...
non intendevo per l' ELS , mi sembra di capire che hai una fresa cnc , intendevo per quella ...

[eugeniopazzo]

an no sulla fresa ho preso una scheda fatta da cnc planet e loro ti forniscono anche il software di controllo. Sono piuttosto soddisfatto per quel poco ce la uso.

Devo fare alcune modifiche a fresa e tornio adesso con la brutta stagione ho qualcosa da fare. Almeno a Rovigo è già bruttissima

[Davide Resca]

AH ok, grazie
anche a Bologna, ora c'è il sole ma ieri e l'altro ieri pioggia ... come se piovesse e un freddo porco !!!

[McMax]

Vai Eugenio se ha bisogno chiedi pure.
EGH non è difficilissimo si può fare; non è una questione di semplificazione ma solo una cosa totalmente diversa. Per farlo occorre mettere l'encoder sul mandrino della fresa e stepper sul quarto asse ma a quel punto a mio avviso è meglio affidarsi a un mach3 con quarto asse e via...

[angi79]

Complimenti a McMax per il progetto veramente notevole.
Vorrei avventurarmi in questa bella automazione del mio tornio, un Saimp ks180.
Chiaramente ho letto la guida ma purtroppo molti prodotti non si trovano più su internet e la parte più difficile è acquistare i componenti giusti e i dubbi sono molti. Fra l'altro vorrei comprare prodotti a prezzi ragionevoli senza dover aspettare la spedizione dalla cina.
Adesso le domande sono ancora molte, per adesso avrei scelto il
http://www.ebay.it/itm/1-Axes-Kit-CNC-8 ... 1c93dfb872
per l'encoder non è facile (almeno trovarlo qui a buoni prezzi) ù, voi cosa avete scelto.
Infine le ruote dentate e le cinghie, dove vi siete forniti? avete usato cinghie a metraggio? come avete fissato le ruote agli alberi?
