Smontaggio tavola croce

[robyxrd]


Ok.. è bastato togliere la spina,svincolando la vite, e la stessa si è svitata agevolmente


Ora proseguirò lo smontaggio della tavola

[robyxrd]

Ieri ho tolto la tavola e proseguito lo smontaggio

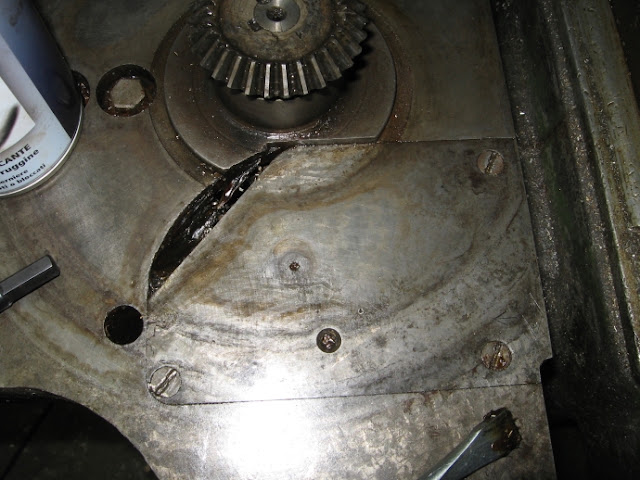

Il coperchio degli ingranaggi avanzamento asse X appariva così:(ripulito)




L'aspetto delle viti non era per nulla simpatico




Per fortuna è venuto in aiuto l'amico cacciavite a percussione



In realtà poi è bastato un colpetto solo su una vite, le altre le sono venute via bene..


Che bello usare l'estrattore !




Ecco cosa ho trovato nella coppia conica dell'asse Z!



Ora però il problema più serio:

La vite della Y è consumata al centro (X devo verificare)
Ho smontato tutto anche perchè avevo notato che la chiocciola era allentata,e si metteva "di traverso", quindi sicuro avrà lavorato in quelle condizioni (con relativa manopola Y durissima)

Il consumo della vite è piuttosto evidente, infatti ho dovuto allentare il registro della chiocciola perchè se no la parte finale della vite non usciva.

Ora stavo pensando: in futuro magari rifaccio la vite (quando sarò un pò più sveglio ad usare il tornio), ma sarebbe una cosa accettabile ripassare la vite al tornio in modo da assottigliare la parte non usurata per portarla pari?

Magari faccio qualche foto e provo a misurare bene con il calibro. Devo misurare la parte più stretta della cresta del filetto?

Grazie
Roby

[onorino]

ti basta comprare una vite a metro e poi lavorare le estremità .

[robyxrd]

Ottimo , Onorino, grazie!
A questo punto controllerò bene anche la vite dell'asse X, anche se lì,forse, se fosse consumata, occorrerà rifare anche le chiocciole perchè penso non abbiano registro
